Cylindrical Roller Bearings
Introdução

Os rolamentos de rolos cilíndricos fabricados pela WD podem ser encontrados em diferentes designs, séries de dimensão e tamanhos. A WD fabrica uma variedade completa de rolamentos, incluindo rolamentos de esferas com gaiola, bem como rolamentos de esferas com carreira simples e dupla (sem gaiola). Os rolamentos com gaiola podem acomodar cargas radiais pesadas e operar em velocidades altas. Os rolamentos de rolos são específicos para cargas radiais muito pesadas e em velocidades moderadas.

O rolo utilizado em nossos rolamentos é o componente principal no processo de fabricação dos rolamentos. Sua engenharia geométrica usa um processo logarítmico para fornecer uma ótima distribuição nas tensões, nas zonas de contato, dentro do rolamento. Seu acabamento de superfície maximiza a formação de uma película lubrificante e aperfeiçoa o movimento do rolamento de rolos. Os benefícios encontrados nestes rolamentos, quando comparados com os projetos tradicionais, aumentam consideravelmente a confiabilidade operacional, bem como reduzem o risco de desalinhamento.

Lista de modelos

Abaixo o nosso portfólio de rolamentos de rolos cilíndricos:
1. Rolamentos de esferas com carreira simples WD (com gaiola), principalmente no design NU, NJ, NUP e N.
2. Rolamentos de esferas com carreira dupla WD (com gaiola), principalmente no design NNU e NN.
3. Rolamentos de rolos cilíndricos com carreira simples WD, principalmente no design NCF e NJG.
4. Rolamentos de rolos cilíndricos com carreira dupla WD, principalmente no design NNF.

Dimensões
As dimensões dos rolamentos de rolos com carreira única WD estão em conformidade com a norma ISO 15: 1998.

Tolerância
Os rolamentos de rolos cilíndricos WD são fabricados com tolerâncias normais para uma maior precisão dimensional e tolerância P6 na execução da precisão. Alguns rolamentos, particularmente aqueles do estreito de séries 18, 19 e 10, também estão disponíveis com classe de tolerância alta, P6 ou P5. As tolerâncias estão em conformidade com a norma ISO 492: 2002.

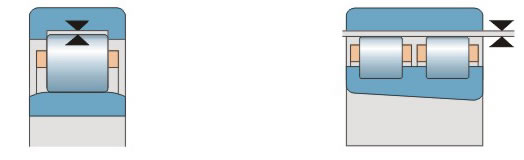

Folga interna radial
Os rolamentos de rolos cilíndricos WD são fabricados com folga radial interna normal, sendo assim, a maioria dos rolamentos estão disponíveis com folga interna radial C3. Podemos fornecer alguns rolamentos com uma folga menor, C2 ou uma folga maior, C4. Além disso, alguns rolamentos são produzidos com folgas reduzidas, com tamanhos especiais. Os rolamentos com folga fora do padrão ou folgas com redução especial podem ser fabricados, através de encomenda.

Os limites de folga reais para os rolamentos com furo cilíndrico e com furo cônico estão em conformidade com a norma ISO 5753: 1991. Estes rolamentos são eficazes sob carga de medição zero.

Os componentes de todos os rolamentos com folga normal, bem como aqueles com folga reduzida são intercambiáveis.

Folga axial interna
Os rolamentos de rolos cilíndricos projetados NUP, que estão localizados em um eixo axial em ambos os sentidos, são fabricados com uma folga axial interna conforme mostra a tabela 3. A folga axial interna dos rolamentos série NJ, quando combinadas com um anel angular HJ, estão especificados na tabela 4.

Os limites de folga citados nas tabelas 3 e 4 devem ser considerados como valores de referência. Quando folga axial é medida, os rolos podem inclinar, causando um alargamento da folga axial, o que pode ser tanto quanto a folga interna radial dos rolamentos séries 2, 3 e 4 ou 2/3 da folga radial dos rolamentos séries 22 e 23.

Por exemplo

Características do rolamentos de rolos cilíndricos
1. Gerencia a capacidade de carga radial pesada, bem como a velocidade de rotação elevada;
2. Disponível em vários tipos, N, NU, NJ, NF, RN, RNU, etc. Também disponível com carreira dupla e quatro carreiras;
3. Design otimizado para os rolos e canal adutor, redução da tensão e incremento da vida útil. Indicado para eixos finais de apoio;
4. Design de baixo ruído, atinge o nível de ruído grau V1, contribui para o funcionamento mais silencioso de motores dos automóveis e caixas de câmbios.
